ワイヤーカット加工

こんにちは、学部3年の久保です。

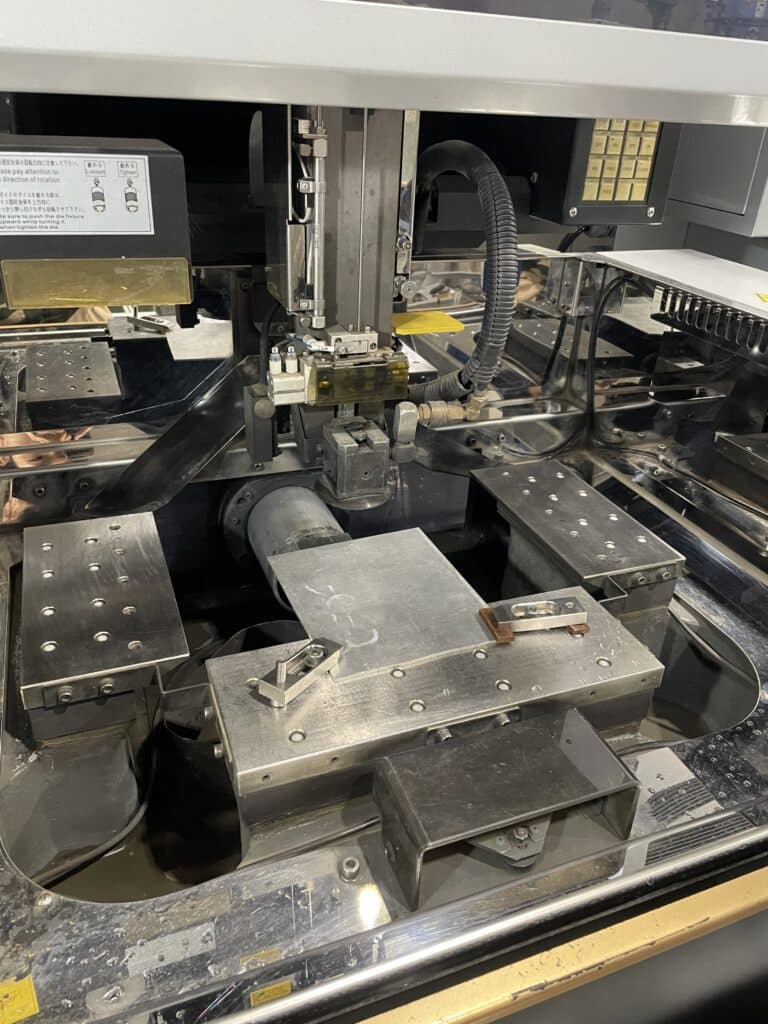

先日ワイヤーカット加工を行いました。

原理を簡単に説明すると、金属板から
欲しい形を切り出すために、非常に細い
ワイヤーで切断するものです。
今回使ったワイヤーはφ0.025 mmの
真鍮でできたワイヤーでした。
ワイヤーから金属に対して高電圧で
放電し、局部的な熱で金属を溶かすことで切断します。

　　歯車のような形状(セレーション)
をテストカットしました

人の手ではこのような複雑な形状は
削りだせないため、非常に便利な
機械です。
しかし、機械自体の値段、消費電力
使い捨てのワイヤーを見るとコストは
高くつきそうです%#8230;。

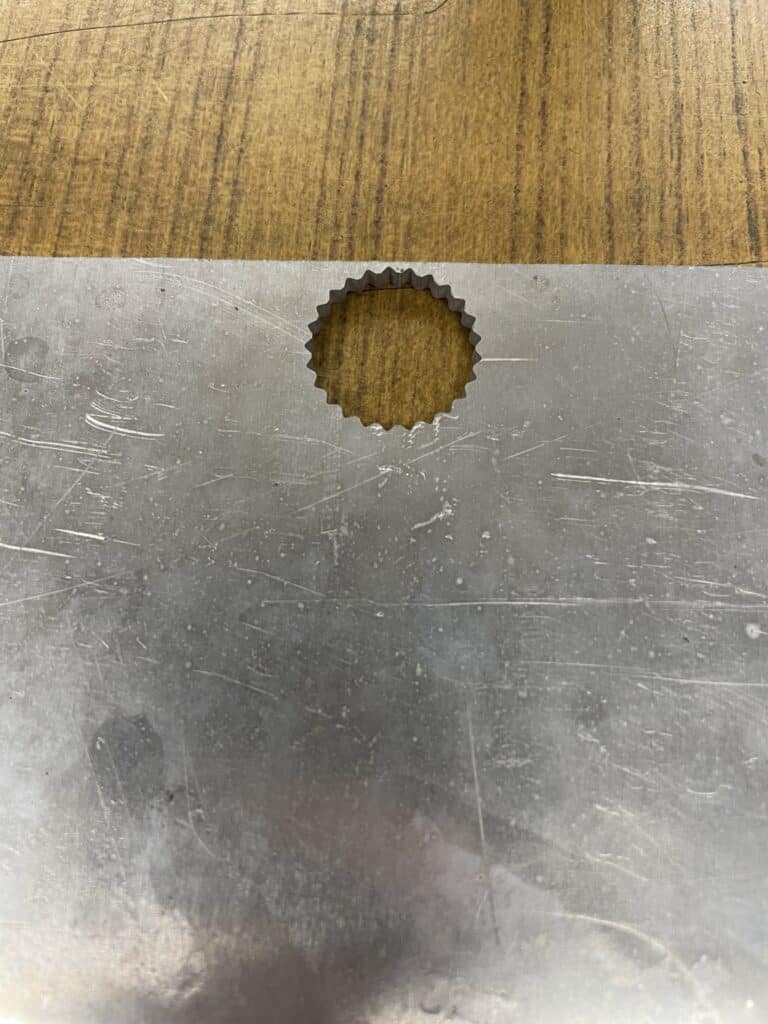

　　　　試作品はこんな感じです

切断面は思いの他なめらかでした。
切断した板材はA5052(アルミ板)
厚みは3 mmでした。加工時間は
ざっと5分くらいでした。

機械の一通りの使い方と、歯車の設計も
できたため、とても面白い経験に
なりました。
