こんにちは、学部3年の久保です。
設計しているコントロール系統の中で
最近はシートの設計をしておりました。
ドライバーの人にフレーム上で
ドライビングポジションをとってもらい
背中の形状や、肩、腰回り、太股などの
断面形状の型をダンボールでつくりました。

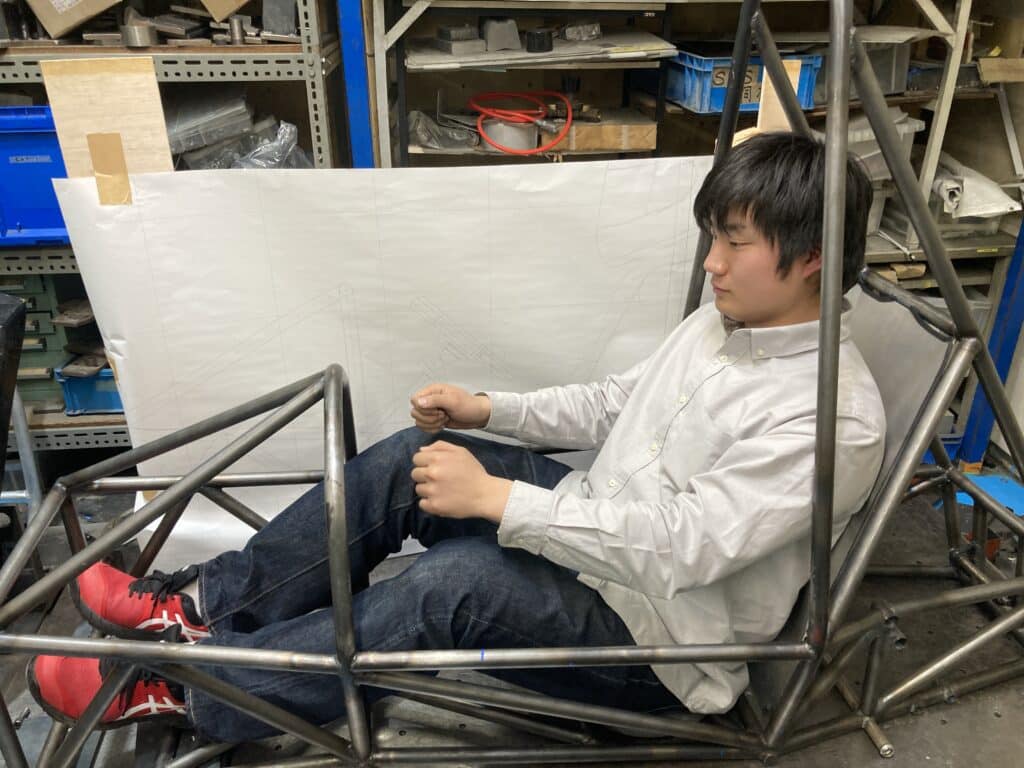

ドライビングポジションをとる小林
作成した型を元に2D CAD図を作成し
それを3D CADにおこしました。

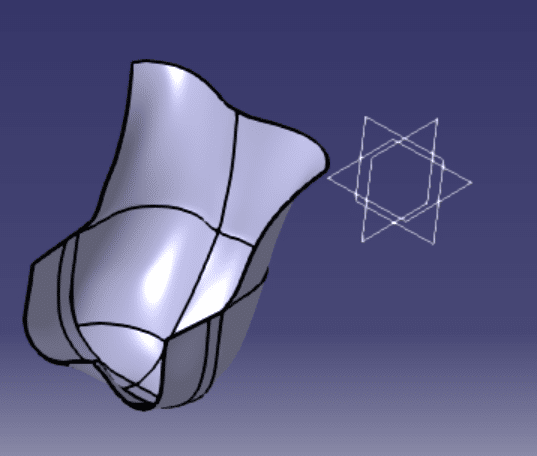

CATIA SEAT MODEL
しかし、CATIAのモデルをつくることになれていないのもあってか、ドライバーの身体周りのみを作成してしまったため
フレームの接合部周りなどをモデリング
しようとしたときに、寸法が合わず
モデルとして破綻してしまう可能性が
高いことを指摘されました。
手書きのスケッチと同じで、全体を
大まかにこんな感じにしたいというのを
書いて、そこから各部の詳細を
明らかにしていく流れが、3Dモデリングにおいても重要なのだと実感しました。
